今天繼續分享電工學校培訓知識點，關于功率因數表實物接線圖的具體方法和示意圖，大家可以參考學習。有學習問題，請咨詢智通電工培訓學院。

三相功率因數表主要應用于低壓交流三相電力系統之中，主要作功率因數測量之用，特別是在感應動力用電較多的場合，因為功率因數的高低直接關系著用電效率與能源消耗，不過本文討論的是功率因數表本身的接線方法與它的應用無關。

圖1所示為三相功率因數表表后接線柱情況及接線方法示意。

三相功率因數表表后接線柱

三個電壓接線柱分別標有UA、UB、UC、兩個電流接線柱務標有IA，意思是功率因數表所取電流應與左邊電壓接線柱所接電壓同相。并且與負荷電流同方向的電流互感器二次電流應以標有*號的接線柱流入，從另一個接線柱流出。左邊電壓接線柱也標有*號，也是說明此電壓應與電流同相。下面通過一個實例來具體介紹一下功率因數表的正確接線方法。

圖2是一個低壓母線示意簡圖。準備在電容柜上安裝一只三相功率因數表，由于安裝位置有限，為功率因數表取電流的電流互感器安裝在中相。

由于電流互感器安裝在中相（綠相），則電壓接線柱左邊那個應接綠色相電壓。然后以綠色相為UA，用相序表測定黃、綠、紅三相電壓的相序，結果是綠一黃一紅為正相序。圖2中括號所標的UA、UB、UC即為相序表測定的結果．則在中間的電壓接線柱應接黃相電壓．右邊的電壓接線應接紅色相電壓。電壓線接好后，

低壓母線示意簡圖

再看電流線怎樣連接，由于電流互感器的極性標注法是減極性的，即一次電流從L1端流人互感器，則互感器的二次電流從K1端流出，所以就應把電流互感器的K1端與功率因數表的標有*號的電流接線往相連，K2端與另一電流接線柱相連。這樣就相當于負荷電流流入了標有*號的電流接線柱（如圖2中箭頭方向所示）。

雖然功率因數表裝在電容柜上，但它反映的是低壓總母線上的功率因數，故電流互感器應安裝在總母線上。

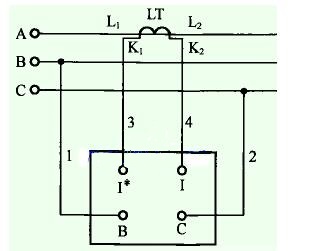

如上圖，儀表背面標有“B、C”字母的接線端子接三相電源的B、C相，電流回路的接線方法與三相功率因數表相同，即標有“I*”的接線端子接K1，標有“I”的接線端于接K2。

另外，功率因數表在具體的應用上又分為三相功率因數表和單相功率因數表，這其中的區別又有哪些呢？

三相功率因數表和單相功率因數表的區別

單相功率因數表可用來測量單相電路的功率因數，還可用來測量中點可引出的對稱三相電路的功率因數，這時電表的電壓回路應接到相電壓上。當對稱三相電路的中性點不可及時，可采用三相功率因數表進行測量。使用三相功率因數表時要特別注意，除應按說明書規定接線之外，還應當注意相序關系，不能接錯。
